1.7225+QT (AFNOR 42CD4+QT) - EN UN COUP D'ŒIL
Quel type d'acier est le 1.7225+QT (AFNOR 42CD4+QT) ?
La teneur en chrome de cet acier de traitement assure le durcissement à cœur, pendant que le molybdène ajouté assure une dureté et une résistance uniformes.
Le manganèse ajouté convient pour augmenter la résistance et la trempabilité. L’acier 1.7225+QT (42CrMo4+QT) peut être utilisé pour des applications à basse et à haute température et, avec un traitement thermique approprié, peut également être utilisé dans des environnements de gaz acides.
Caractéristiques techniques
La nuance 1.7225+QT, également appelée 42CrMo4+QT, est un acier au chrome-molybdène faiblement allié. Il se caractérise par une haute résistance et une haute ténacité. Il est utilisé dans la construction mécanique, la fabrication d’outils et de nombreuses autres industries en raison de ses bonnes propriétés.
- acier de construction noble
- haute résistance
- haute ténacité
- bonne usinabilité
- pour les pièces soumises à de hautes contraintes dans la construction automobile
- durcissable en couche superficielle
- nitruable
- érodable
- difficilement soudable
Applications Possibles
Les applications de 1.7225+QT (AFNOR 42CD4+QT) sont les suivantes :
- mandrins
- flasques
- pinces de serrage
- matrices de flexion
- vilebrequins
- pièces d’embrayage
- galets de formage
- matrices d’estampage pour petites séries
- construction mécanique en général
- composants de machine
- axes
- fusées
- bielles
- arbres à manivelle
- vilebrequins
- arbres de transmission
- pignons
- roues dentées
- bandages
- plaques de base
- pièces de montage
1.7225+QT Valeurs de référence
Analyse chimique:
| C | Si | Mn | P | S | Cr | Mo |
|---|---|---|---|---|---|---|
| 0,38 - 0,45 | 0,0 - 0,4 | 0,6 - 0,9 | 0,0 - 0,035 | 0,0 - 0,035 | 0,9 - 1,2 | 0,15 - 0,3 |
Dénomination chimique:
42CrMo4+QT
Dureté d’utilisation:
27 (état de livraison min.) -48 HRC
Dureté à la livraison: max. 270 HB, traité (plat), max. 380 HB, traité (rond)
1.7225+QT PROPRIÉTÉS PHYSIQUES
Que signifie QT ?
QT signifie « trempé et revenu ». Le 1.7225+QT est trempé et revenu par un procédé de traitement thermique au cours duquel il est porté à la température d’austénitisation, puis refroidi rapidement. Le matériau est ensuite revenu pour obtenir les propriétés souhaitées. La trempe et le revenu permettent d’obtenir une microstructure fine et homogène, ainsi qu’une résistance et une ténacité élevées.
1.7225+QT À quel groupe d'acier appartient ?
- Acier trempé et revenu
- Acier pour travail à froid
- Acier inoxydable
Le 1.7225+QT est-il un acier inoxydable ?
Même avec sa teneur en chrome et en molybdène, le 1.7225+QT n’est pas un acier inoxydable classique à 10,5 % de chrome. Il appartient au groupe des aciers de construction de haute qualité.
Le 1.7225+QT est-il résistant à la corrosion ?
Sur une échelle où 1 est faible et 6 élevé, la résistance à la corrosion du 1.7225+QT est de 2.
Le 1.7225+QT est-il magnétisable ?
L’acier 1.7225+QT traité thermiquement est magnétisable. Ce matériau est adapté à la technologie de serrage magnétique.
1.7225+QT Travail à chaud
Cet acier peut être travaillé à chaud entre 816 et 1 038 °C et conserve ses propriétés même après une exposition prolongée à des températures de travail élevées.
1.7225+QT Travail à froid
À l’état recuit, cet acier peut être travaillé à froid par toutes les méthodes conventionnelles.
1.7225+QT Résistance à l'usure
L’acier 1.7225+QT obtient la note de 3 pour sa résistance à l’usure, sur une échelle où 1 est faible et 6 élevé.
1.7225+QT PROPRIÉTÉS TECHNIQUES
Le 1.7225+QT est-il un acier à couteaux ?
Lors de la fabrication d’un couteau ou d’une lame en 1.7225+QT, la dureté, la résistance à la corrosion et la résistance à l’usure doivent être prises en compte. Bien que possible, cette nuance d’acier n’est généralement pas utilisée pour la fabrication de couteaux.
1.7225+QT Dureté de travail
La dureté de travail du 1.7225+QT varie de 27 (condition minimale de livraison) à 48 HRC.
1.7225+QT Densité de l’acier
La densité du 1.7225+QT est de 7,85 g/cm³ à température ambiante.
1.7225+QT Résistance à la traction
Le 1.7225+QT (plat) présente une résistance à la traction maximale de 900 N/mm², et le 1.7225+QT (rond) une résistance à la traction maximale de 1 300 N/mm². Pour obtenir cette information, un essai de traction est réalisé, qui indique la force nécessaire pour étirer ou allonger un échantillon avant sa rupture.
1.7225+QT Limite d’élasticité
La limite d’élasticité du 1.7225+QT est d’environ 655 N/mm². Elle indique la contrainte pouvant être appliquée avant qu’un matériau ne subisse une déformation plastique. Au-delà de ce point, le matériau ne reprend plus sa forme initiale après suppression de la contrainte, mais reste déformé, voire se rompt.

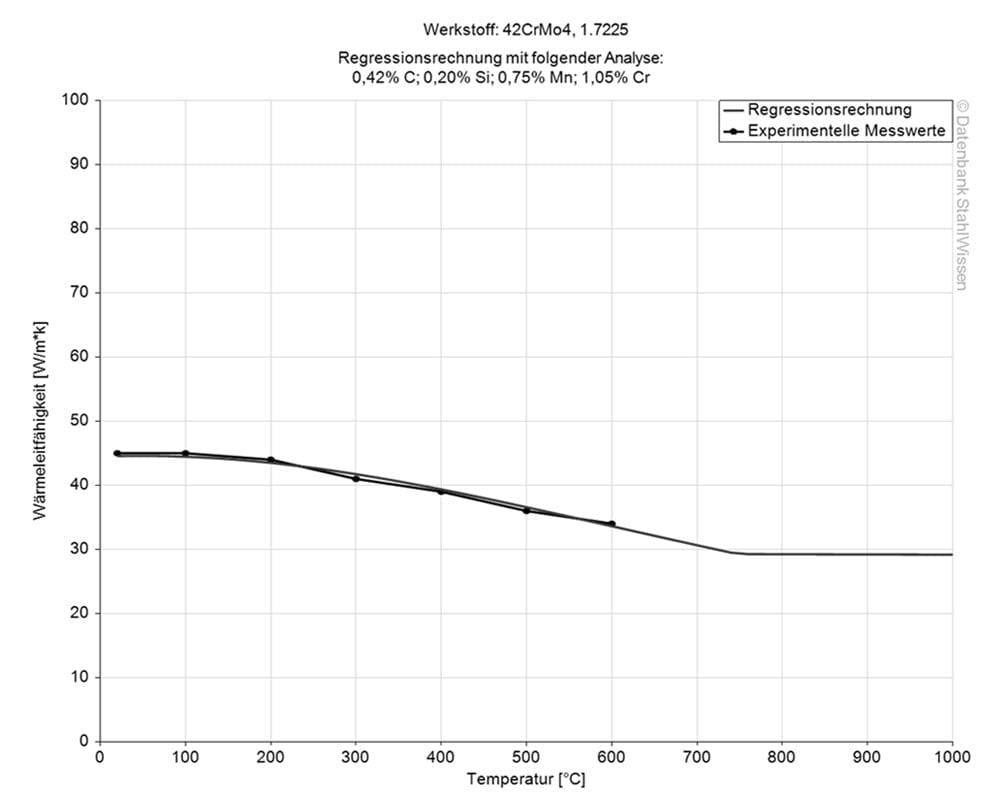

1.7225+QT Conductivité thermique
La conductivité thermique du 1.7225+QT est de 42,6 W/(m*K) à température ambiante.
Conductivité thermique
Valeur W/(m*K)
À une température de
42,6
20 °C
1.7225+QT Coefficient de dilatation thermique
Le coefficient de dilatation thermique indique la capacité du matériau 1.7225+QT à se dilater ou à se contracter sous l’effet d’une variation de température. Cette information est essentielle, notamment en cas de températures élevées ou de variations de température importantes pendant l’application.
Coefficient de dilatation thermique moyen
Valeur 10-6m/(m*K)
À une température de
11,1
20 – 100 °C
12,1
20 – 200 °C
12,9
20 – 300 °C
13,5
20 – 400 °C
1.7225+QT Capacité thermique spécifique
Cette valeur indique la quantité de chaleur nécessaire pour augmenter la température d’un matériau donné de 1 Kelvin.
1.7225+QT Résistance électrique spécifique
La résistance électrique spécifique est indiquée dans le tableau suivant. La conductivité électrique est l’équivalent de la résistance électrique spécifique.
Résistance électrique spécifique
Valeur (Ohm*mm2)/m
À une température de
~ 0,231
~ 20 °C
~ 0,284
~ 100 °C
~ 0,358
~ 200 °C
~ 0,448
~ 300 °C
~ 0,552
~ 400 °C
~ 0,671
~ 500 °C
PASSION!
1.7225+QT PROCÉDÉ
1.7225+QT Traitement thermique
Le 1.7225+QT est livré trempé et revenu et ne subit généralement pas de traitement thermique. Cependant, si une dureté supérieure est requise, veuillez suivre les étapes de durcissement ci-dessous, en commençant par le recuit.
Le DIN 1.7225+QT peut être chauffé jusqu’à 860 °C et refroidi à l’huile. Ce matériau permet d’obtenir une large gamme de propriétés par normalisation et revenu.
Le 1.7225+QT présente une résistance au fluage jusqu’à 540 °C et conserve ses propriétés même exposé à des températures de service relativement élevées pendant des périodes prolongées.
1.7225+QT Recuit
Chauffez les pièces uniformément à 680–720 °C, puis refroidissez-les lentement au four pour obtenir une dureté d’environ 217 HB.
1.7225+QT Recuit de détente
Chauffez le 1.7225+QT à 593–705 °C, maintenez-le à cette température pendant 2 heures, puis refroidissez-le à l’air.
1.7225+QT Normalisation
Cette nuance d’acier peut être normalisée avant le durcissement. Pour cela, chauffez-la à une température de 840–880 °C, puis laissez-la refroidir à l’air.
1.7225+QT Revenu
Plus la température de revenu est élevée, plus le 1.7225+QT devient tendre et ductile. En général, la dureté et la ductilité sont déterminées par le revenu du matériau. Plus la ductilité est élevée, plus la dureté est faible, et inversement. Outre l’avantage de conférer à l’acier les propriétés souhaitées et requises, le revenu réduit également les contraintes, le rendant moins sujet à la fissuration et améliorant son comportement à la déformation.
1.7225+QT Température de revenu
Selon la dureté et les propriétés requises, le 1.7225+QT peut être revenu à 540–680 °C. Après traitement, le matériau doit être refroidi à l’air.
1.7225+QT Durcissement
Pour durcir le 1.7225+QT, il faut le chauffer lentement et uniformément à 820–860 °C, puis le refroidir à l’eau ou à l’huile, selon la taille et la complexité de la pièce. Après le durcissement, le matériau peut atteindre une dureté d’utilisation comprise entre 27 et 48 HRC.
1.7225+QT Refroidissement
Le 1.7225+QT peut être refroidi à l’huile jusqu’à température ambiante, puis revenu immédiatement.
1.7225+QT Diagramme TTT continu
Ce diagramme illustre les micro-variations temporelles à différentes températures. Ces micro-variations sont importantes pour le traitement thermique, car elles fournissent des informations sur les conditions optimales pour des procédés tels que le durcissement, le recuit et la normalisation.
1.7225+QT Diagramme TTT isotherme
Ce diagramme illustre les changements structuraux à l’échelle microscopique au fil du temps à température constante. Il indique à quelle température et après quel temps différentes phases, telles que la perlite, la martensite ou la bainite, commencent à se former.
1.7225+QT TRAITEMENT DE SURFACE
1.7225+QT Nitruration
Le 1.7225+QT peut être nitruré pour conférer à cette nuance d’acier une couche superficielle plus dure.
1.7225+QT USINAGE
Cette nuance s’usine facilement après traitement thermique afin de créer la microstructure nécessaire à une usinabilité optimale.
1.7225+QT Érosion
Cette nuance d’acier peut être électro-érodée à l’état recuit et durci. Après l’électro-érosion, la fine couche blanche de refonte doit être éliminée par meulage et polissage, sous peine de compromettre la durée de vie et les performances des pièces.
Forgeage du 1.7225+QT
Le 1.7225+QT peut être forgé à une température comprise entre 900 et 1 000 °C, suivi d’un refroidissement très lent à l’air calme ou au sable.
1.7225+QT Soudage
Le soudage ne peut être effectué qu’à l’état recuit ou normalisé, ce qui est ensuite possible avec toutes les techniques conventionnelles. Pour éviter les fissures, préchauffez-le à 177-350 °C. En raison de la teneur en carbone de cet acier, un préchauffage et un post-chauffage sont recommandés. Refroidissez lentement pour prévenir ou réduire la fragilisation. Un soudage à l’état traité thermiquement, généralement réservé aux réparations, compromettra les propriétés mécaniques ; un traitement thermique post-soudage est donc recommandé. Lors du soudage de pièces préchauffées, il est recommandé de les détendre au préalable à une température inférieure de 15 °C à la température de revenu initiale afin d’éviter les fissures.
