1.2714+QT (AFNOR 55NCDV7+QT) - EN UN COUP D'ŒIL
Quel type d'acier est le 1.2714+QT (AFNOR 55NCDV7+QT) ?
L’acier 1.2714+QT (AFNOR 55NCDV7+QT), ici trempé et revenu, est un acier à outils au chrome-nickel à trempe à l’huile et est souvent utilisé pour des applications où une haute ténacité est nécessaire. Grâce à sa teneur en nickel, le 55NiCrMoV7+QT présente une meilleure ténacité tout en conservant une bonne dureté et une bonne résistance à l’usure.
Avec sa faible teneur en carbone, il présente une résistance aux chocs légèrement supérieure en comparaison avec les aciers plus fortement alliés et peut être utilisé lorsque la résistance à l’usure est secondaire par rapport à une ténacité élevée.

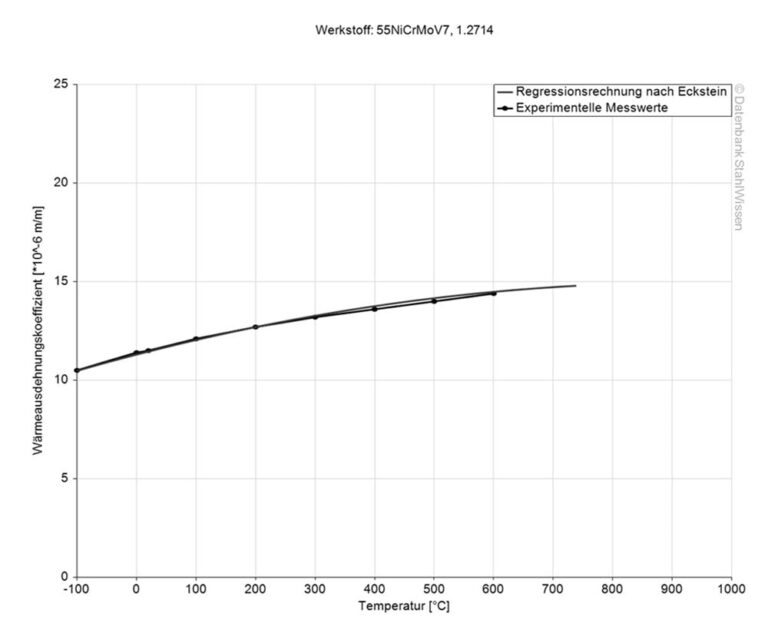

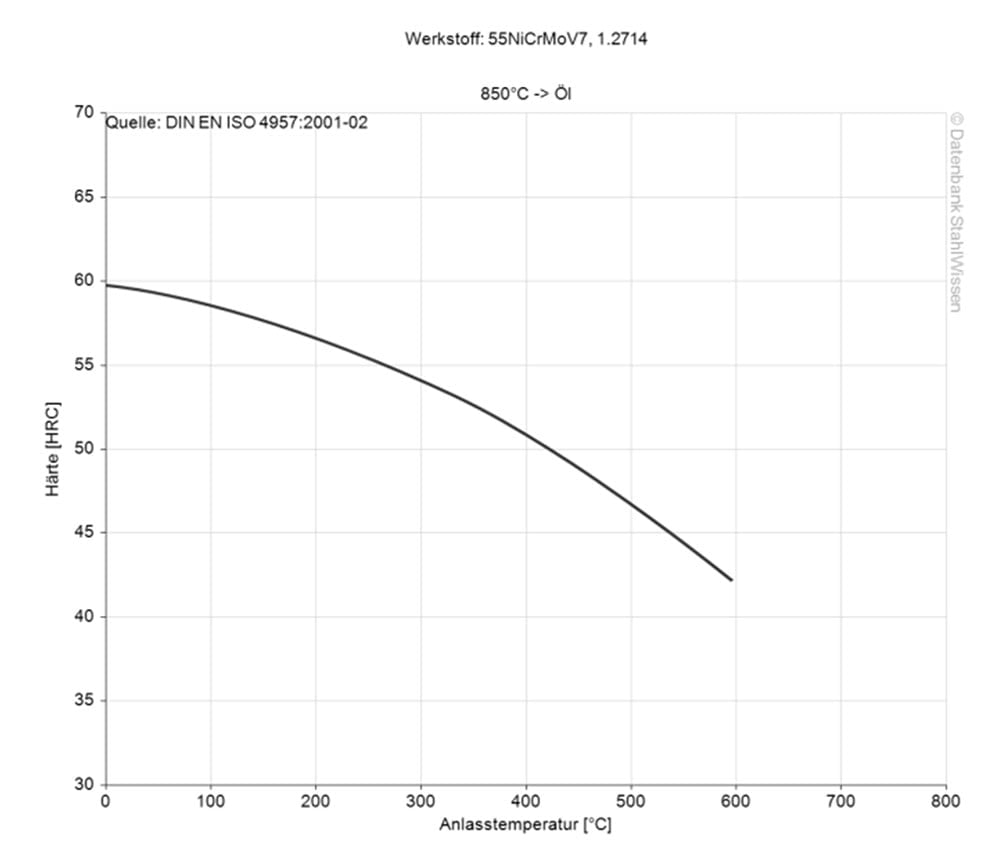

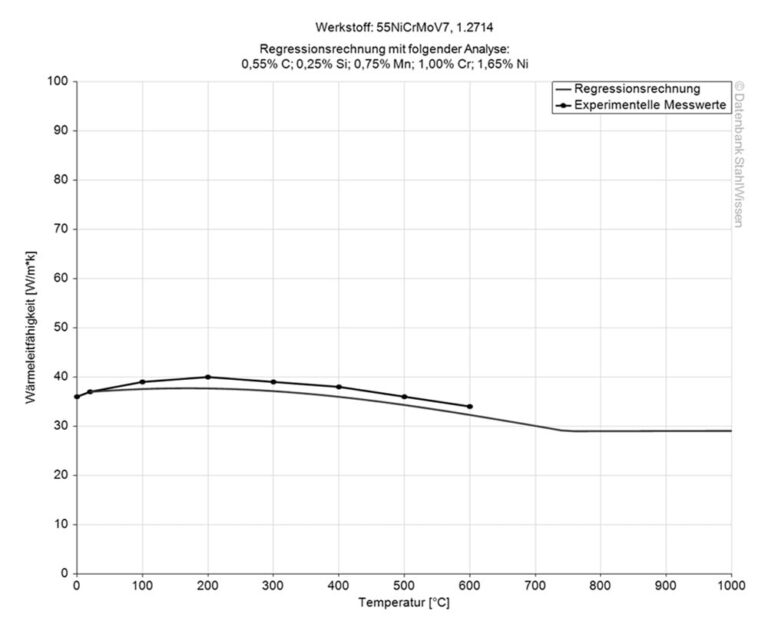

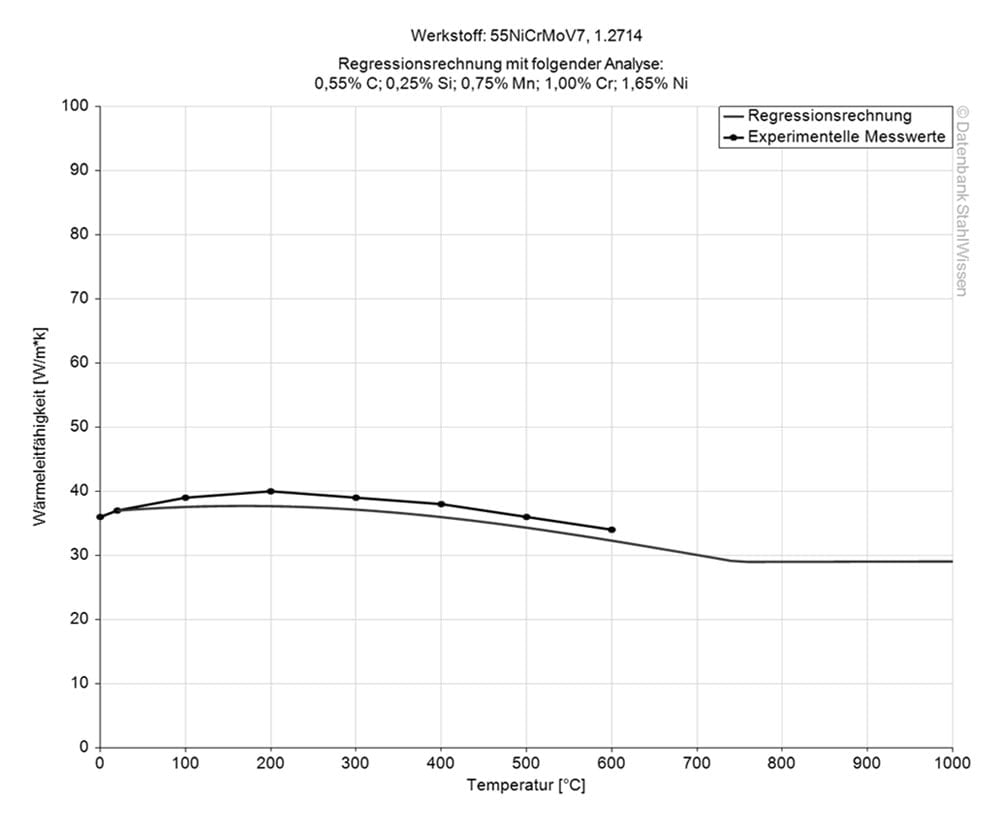

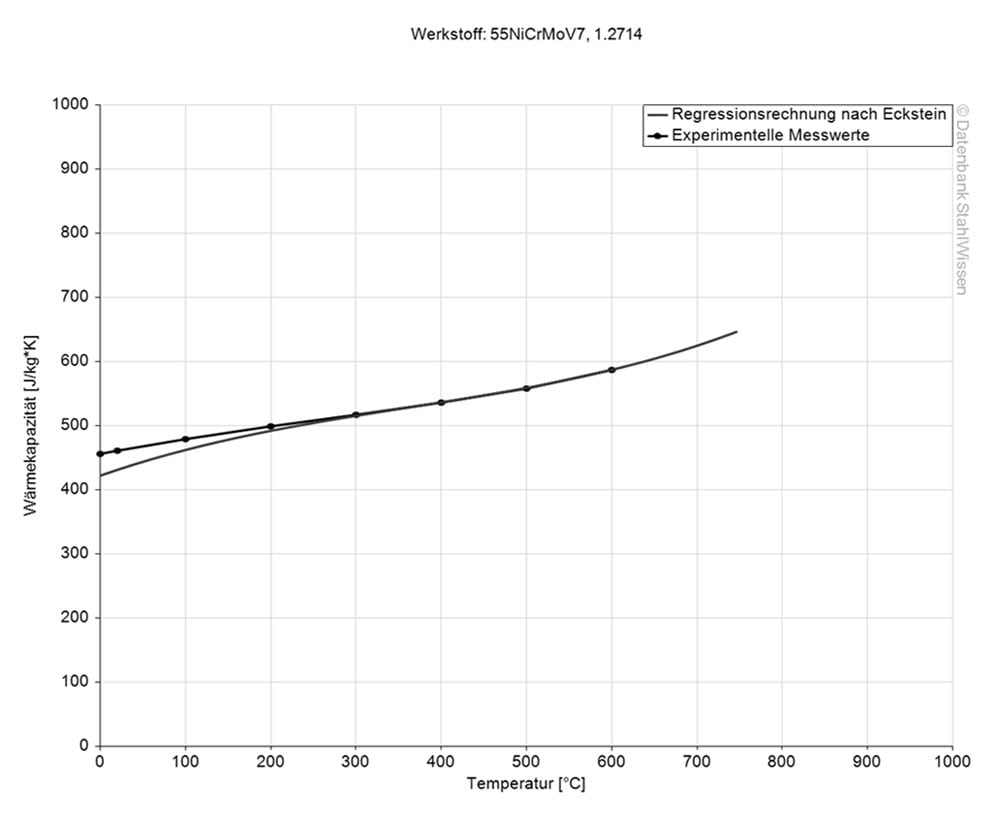

Caractéristiques techniques
L’acier à outils 1.2714+QT (AFNOR 55NCDV7+QT) présente une combinaison unique de propriétés. Sa haute teneur en carbone en fait un bon choix pour les applications nécessitant une haute résistance à l’usure. Sa ténacité exceptionnelle fait que l’acier 1.2714+QT (AFNOR 55NCDV7+QT)résiste aux chocs et est moins sensible à l’égrenure et à la rupture.
Pour le choix du matériau, il faut protéger le 1.2714+QT (AFNOR 55NCDV7+QT) contre la corrosion, mais aussi choisir le bon traitement thermique. Si le 1.2714+QT (AFNOR 55NCDV7+QT) n’est pas correctement traité à chaud, de nombreuses propriétés de cette nuance peuvent être affectées.
• haute résistance à la compression
• haute stabilité au revenu
• résistant aux fissures dues au feu
• refroidissable à l’eau
• haute ténacité au chocs
• 1.2714 est nitruable et érodable
• « QT » désigne l’état de traitement thermique “traité” (en anglais quenched and tempered)
Applications possibles
L’acier à outils 1.2714+QT (AFNOR 55NCDV7+QT) résiste aux charges et aux chocs, présente une bonne ténacité et une bonne résistance à l’usure ainsi qu’une dureté appropriée. Ces propriétés conviennent pour des applications comme les couteaux et les lames, les outils de formage à froid, les roulements à billes, les bagues, les outils de travail du bois, les broches, les cames et les ressorts.
• matrices d’estampage
• poinçons de presse
• têtes de poinçon
• poinçons de filage
• matrices de presse pour empreinte
• lames de cisailles à chaud
• poinçons de perforation à chaud
• outils de presse à filer
• enclumes de forge
• porte-matrices
• outils de soutien
• embases pour mandrins de presse
• plaques de compression
• plaques de découpe blindées
